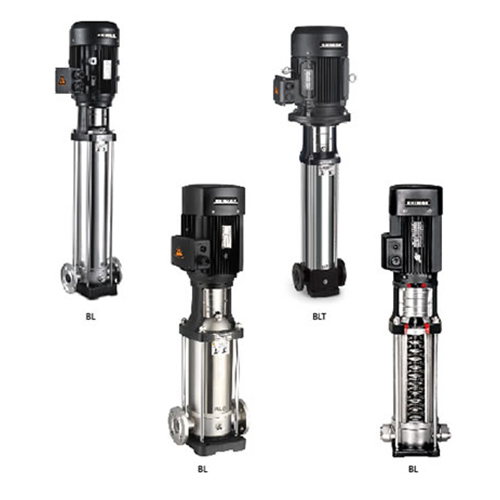

Вертикальный многоступенчатый центробежный насос

inquiry form
Краткое описание

Вертикальные многоступенчатые центробежные насосы BL(T) производятся из нержавеющей стали и характеризуются высокой производительностью, низким уровнем шума и стабильностью в работе. Как следует из названия, насос имеет вертикальную конструкцию и несколько ступеней рабочих колёс, вследствие чего имеет компактные размеры и отличается удобством в монтаже, эксплуатации и обслуживании.

Условия эксплуатации насоса

1. Температура перекачиваемой среды: стандартный насос: 0~+68℃; насос для горячей воды: 0~+120℃
2. Макс. температура окружающей среды: +40℃
3. Макс. давление внешней среды: 1.0 MПa
4. Если показатели плотности или вязкости перекачиваемой среды являются более высокими, чем у воды, необходимо использовать двигатель большей мощности.
5. Уровень pH: 5 - 8

Области применения насоса
Водоснабжение BL BL T
Фильтрация и транспортировка воды
Распределение воды водопроводными станциями
Подкачка давления в водопроводных трубах
Нагнетание давления в водопроводных трубах жилых домов, гостиниц и т.д.
Нагнетание давления в водопроводных трубах промышленных объектов
Промышленная деятельность
Нагнетание давления в промышленных трубопроводах
Водоочистные системы
Системы промывки
Туннели для мойки автомобилей
Системы пожаротушения
Циркуляция жидкостей
Системы охлаждения и кондиционирования (подача хладагентов)
Бойлеры и конденсаторы
Обрабатывающее оборудование (подача хладагентов и смазок)
Оборудование для аквакультуры
Подача специальных жидкостей
Подача масел и спиртов
Подача гликоля и хладагентов
Водоочистка

Системы тонкой фильтрации воды
Системы обратного осмоса
Системы умягчения, деионизации и деминерализации воды
Системы дистилляции воды
Сепараторы
Плавательные бассейны
Орошение

Ирригация полей
Спринклерное орошение
К апельное орошение
Сертификат

Электродвигатель

1. Герметичный вентилируемый двухполюсный
2. Класс защиты: IP55
3. Класс изоляции: F
4. Напряжение: 220В, 50Гц (одна фаза); 380/400В, 50Гц (три фазы)
5. Мощность: 11 кВт - 45 кВт: IE3, другие: IE2, см. таблицу ниже

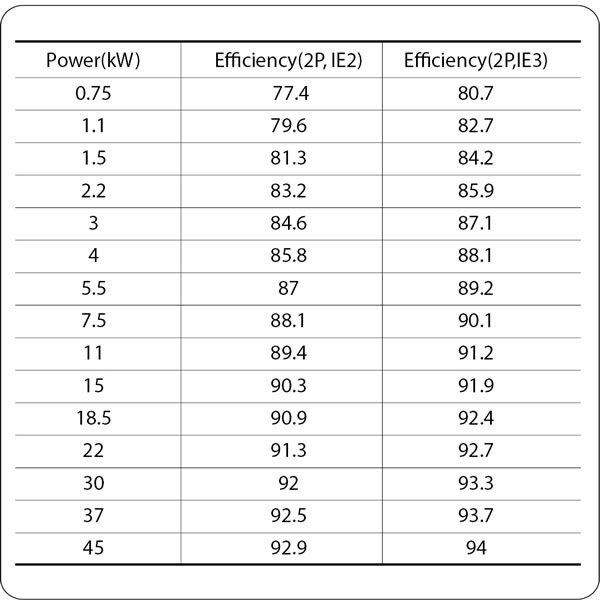

КПД эффективности энергопотребления (IEC60034)

Расчет минимального входного давления

Если давление в насосе ниже, чем давление парообразования перекачиваемой среды, может произойти кавитация, которая способна негативно отразиться на работе насоса. Чтобы избежать этого, необходимо рассчитать давление на входе следующим образом:
H=Pbx10.2-NPSH-Hf-hv-Hs
Pb: атмосферное давление, бар (в закрытых системах труб принимается как системное давление);
NPSH: геометрическая высота всасывания насоса, м (значение при максимальном потоке кривой Q-NPSH);
Hf: потеря всасывающего трубопровода (значение при максимальном потоке соответствующего трубопровода);

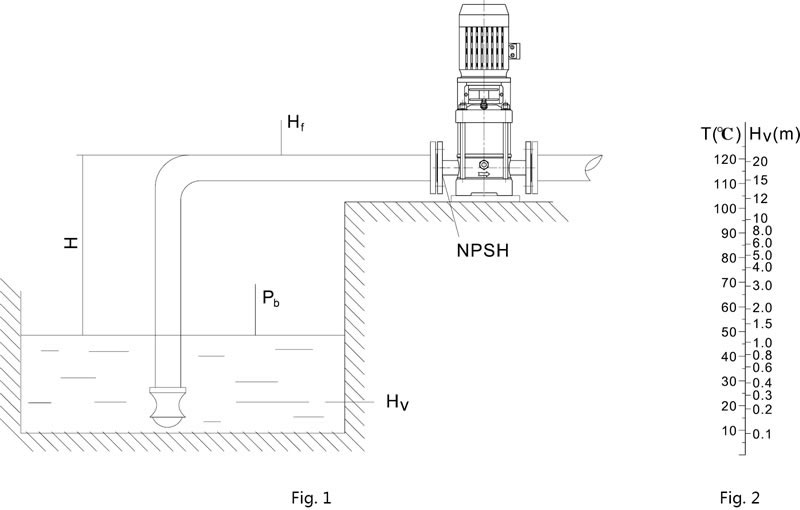

Hv: давление парообразования перекачиваемой среды, м (значение при соответствующей температуре; среда по умолчанию: вода; показано на рис. 4 справа);
Hs: коэффициент запаса, м, общее значение: 0.5.

Результат расчёта: если значение H положительное, значит насос работает на всасывание; в противном случае он будет создавать обратный поток.
Примечание: При обычных условиях эксплуатации насоса проводить вышеуказанный расчёт не обязательно. Расчет необходим в следующих случаях:
1. При высокой температуре перекачиваемой среды;
2. Когда скорость потока превышает номинальное значение;
3. Когда высота всасывания слишком велика или входной трубопровод имеет слишком большую длину;
4. При низком системном давлении;
5. Когда входной трубопровод находится в плохом состоянии.

Выбор оптимального насоса

Выбор насоса зависит от следующих факторов:
1. Рабочая точка насоса
2. Геометрическая конфигурация трубопровода: потеря давления в результате разницы по высоте, потери напора по длине трубопровода
3. КПД насоса
4. Материал исполнения насоса
5. Способ соединения насоса с трубопроводом
6. Конфигурация механического уплотнения насоса

1. Рабочая точка насоса
Рабочая точка определяется на основе кривых производительности и технических характеристик насосов и соответствующих трубопроводных систем.

2. Геометрическая конфигурация трубопровода
При определении размера насоса, необходимо принять во внимание следующие аспекты:
1. Необходимая величина потока и давление на точке выпуска.
2. Потеря давления по причине разницы высоты расположения различных секций трубопровода.
3. Потери напора по длине трубопровода (Hf) (см. рис.1).
4. Макс. КПД на расчётной рабочей точке.
5. Геометрическая высота всасывания насоса (NPSH).
6. Для расчёта значения NPSH см. соответствующие графики.

3. КПД насоса

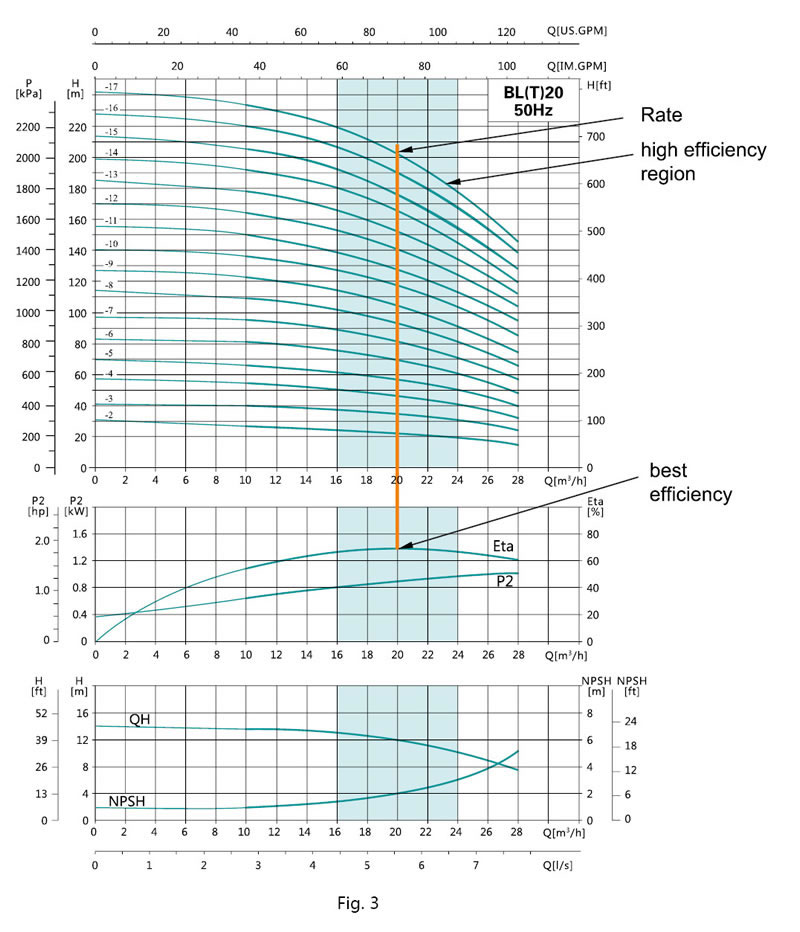

Перед тем, как рассчитать оптимальное КПД насоса, необходимо определить режим его работы. Если ожидается, что насос будет работать в соответствии со своей рабочей точкой, рекомендуется использовать насос серии BL, рабочая точка которого соответствует оптимальному КПД насоса.
Если размер насоса определяется на основе максимально возможной величины потока, необходимо, чтобы рабочая точка насоса находилась по правую сторону кривой производительности. Таким образом, КПД поддерживаться на высоком уровне, даже когда поток ослабевает.

4. Материал исполнения насоса
Материал исполнения насоса определяется в зависимости от среды, которую необходимо перекачивать. Контактные части насосов серии BL производятся из нержавеющей стали AISI304. Насосы BLT изготовлены из чугуна.

5. Способ соединения насоса с трубопроводом
Способ соединения насоса с трубопроводом зависит от конфигурации труб и номинального давления. Вертикальный центробежный насос, предлагаемый нами, может иметь следующие соединительные элементы:
1. Резьба
2. Овальный фланец
3. Фланец по стандарту DIN
4. По запросу клиента

6. Конфигурация механического уплотнения насоса

Тип Конфигурация Область применения Примечание
EUBV Ввертное уплотнение ( E ), твердосплавное подвижное кольцо ( U ), неподвижное графитовое кольцо ( B ), фторкаучук ( V ) 1. Нормальные условия эксплуатации, температура жидкости: 0 ℃ - 68 ℃ , без содержания взвешенных частиц и примесей масел.
2. Нормальные условия эксплуатации, температура жидкости: 68 ℃ - 90 ℃ , без содержания взвешенных частиц, с примесью масел.
Стандарт
EQQE Ввертное уплотнение ( E ), подвижное и неподвижное кольцо из карборунда ( Q ), СКЭП ( E ) Условия эксплуатации: температура жидкости: 90 ℃ - 120 ℃ , с низким содержанием взвешенных частиц , без примесей масел. Стандарт
EQQV Ввертное уплотнение ( E ), подвижное и неподвижное кольцо из карборунда ( Q ), фторкаучук ( V ) 1. PH = 5-7 кислотная среда.
2. PH = 7-9 щелочная среда.
3. Условия эксплуатации: температура жидкости: 68 ℃ - 90 ℃ , с низким содержанием взвешенных частиц и масел.
4. Жидкости с примесью масел.
Под заказ
EUUE Ввертное уплотнение ( E ), твердосплавное подвижное и неподвижное кольцо ( U ), СКЭП ( E ) 1. Температура жидкости: 0 ℃ .
2. Жидкости с примесью кристаллизованной щелочи
3. Жидкости с примесью гранул.
4. Давление более 2 M Па.
5. Жидкости без примеси масел .
Под заказ

Максимальное рабочее давление
Модель насоса № кривой
BL(T)2,4 2
BL(T)8,12,16,20 3
BL(T)32-2-2~BL(T)32-7 1
BL(T)32-8-2~BL(T)32-12 4
BL(T)32-13~BL(T)32-15-2 5
BL(T)45-2-2~BL(T)45-6 1
BL(T)45-7-2~BL(T)45-9 4
BL(T)45-10-2~BL(T)45-13-2 5
BL(T)64-2-2~BL(T)64-5-2 1
BL(T)64-5-1~BL(T)64-8 4
BL(T)90-2-2~BL(T)90-4-2 1
BL(T)90-4~BL(T)90-6 4

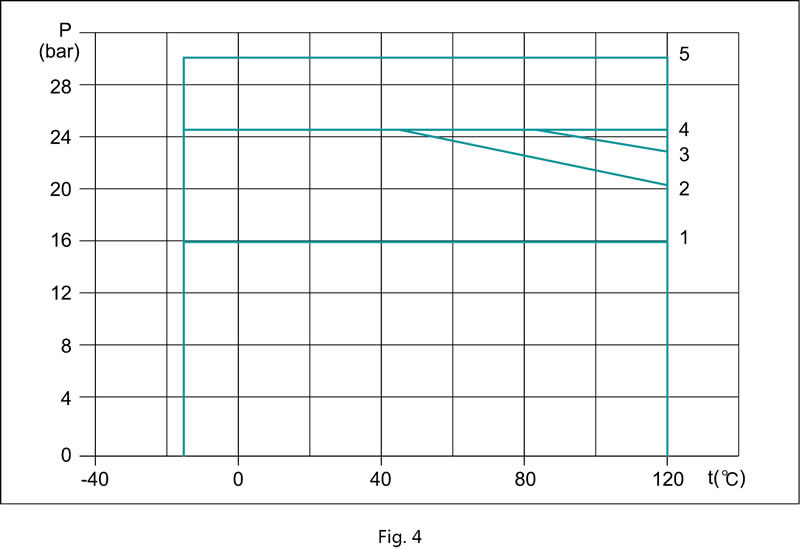

Допустимые значения давления и температуры показаны на рис. 4.

Максимальная температура окружающей среды

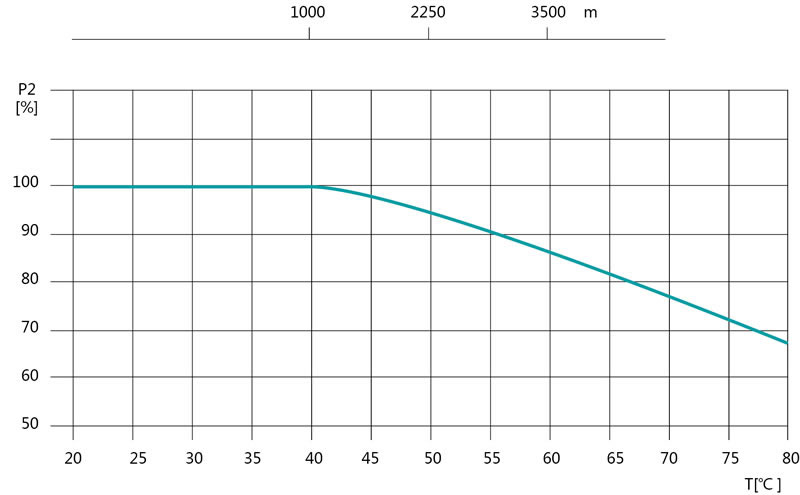

Если насос используется для работы при температуре выше 40℃ или на высоте более 1000 м над уровнем моря, выходная мощность двигателя P2 может существенно снизится из-за недостаточного охлаждения. В таком случае вертикальный насос необходимо оборудовать более мощным мотором.

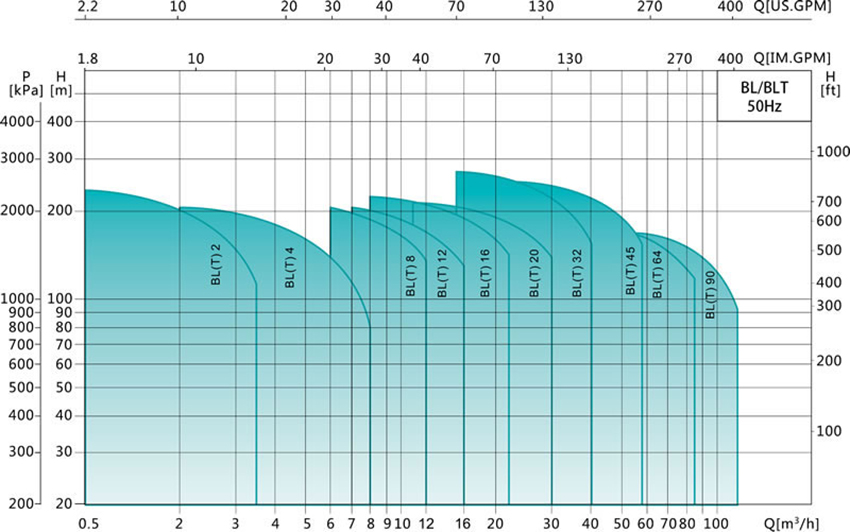

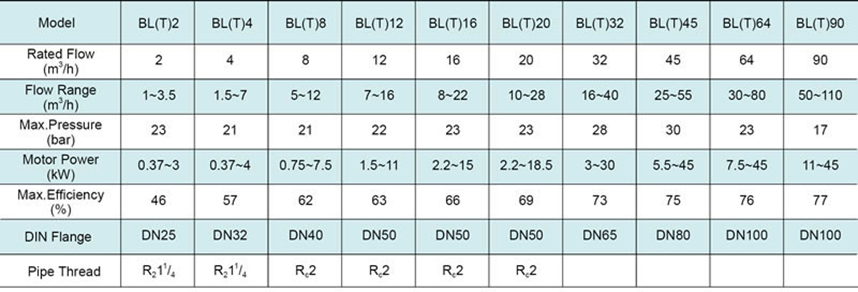

Диапазон производительности Модельный ряд
