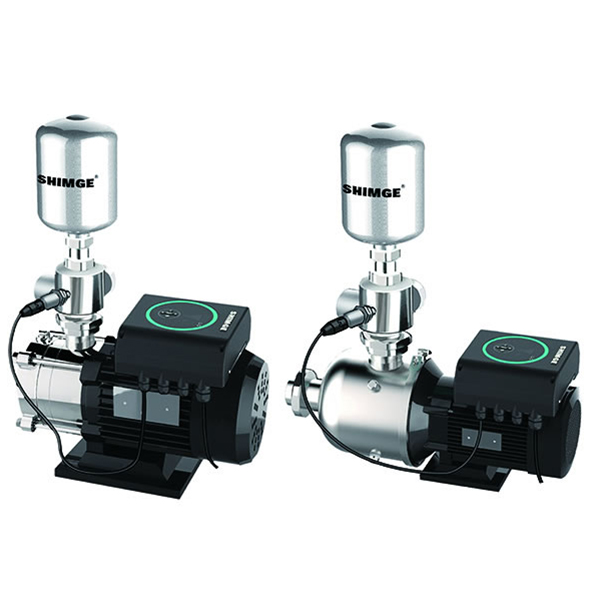

Полностью интегрированные частотно-регулируемые умные насосы серий BW(J)E и BL(T)E
Модели: BW(J)E BL(T)E
Полностью интегрированные частотно-регулируемые умные насосы серий BW(J)E и BL(T)E – это водонапорные устройства нового поколения, разработанные нашей компанией. Они состоят из плотно интегрированных компонентов: регулятора частоты, водяного насоса и напорного бака, соответствуют современным международным требованиям и обладают приятным внешним видом; интеллектуальная система автоматически поддерживает оптимальное энергоэффективное состояние при постоянном давлении воды с учетом уровня давления, указанного пользователем и переменной частоты поступления воды.
I. Применение:
- Домашнее водоснабжение: обеспечение водой коттеджей и высотных зданий.
- Общественные места: Школы, рестораны, вокзалы, больницы, спортзалы и т.д.
- Коммерческие здания: гостиницы, офисные здания, магазины и т.д.
- Ирригация: сады, огороды, парки и т.д.
- Промышленность: производство, пищепром, вода на технические нужды, а также прочие места, требующие постоянного давления воды.
II. Условия эксплуатации:
- Рабочее напряжение AC220 В ±10%, 50 Гц, с разбалансом фаз менее 2%;
- Температура воздуха -5°C ~ 40°C;
- Высота над уровнем моря – не более 1000 м;
- Влажность воздуха 10-90%RH (без конденсации);
- В воздухе не должно содержаться взрывчатых и огнеопасных веществ, либо газов и пыли в концентрации, при которой возникает риск коррозии металла и повреждения изоляции. Изделие предназначено для эксплуатации при загрязнении класса II.

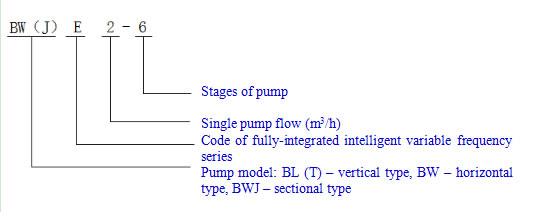

III. Обозначение модели:
IV. Функции и характеристики
Функции:
- •Поддерживает постоянное давление воды, когда вода используется. Когда вода не используется, давление в системе поддерживается автоматически при выключенном насосе.
- •Амплитуда колебаний рабочего давления частотно-регулируемого насоса не должна превышать 0.01 МПа.
- •При отсутствии воды насос отключается.
- •Насос имеет функции определения таких неполадок как разъединение, переток, перегрузка и заземление.
Характеристики:
- •Частотный регулятор: безопасный и надежный, со степенью защиты IP65.
- •Высокая интеграция: насос и частотный регулятор интегрированы в один компактный блок, что экономит место и облегчает установку устройства.
- •Полностью автоматическое управление: насос автоматически подстраивается под давление в сети пользователя, тем самым экономит энергию. Когда вода не используется, он удерживает давление и отправляется в спящий режим, еще более повышая энергосбережение. При поломке насоса система автоматически отслеживает, распознает и обрабатывает неисправность.
- •Удобство и простота эксплуатации: оператор взаимодействует с системой посредством кнопок и дисплея, расположенных непосредственно на частотном регуляторе, он с легкостью может настроить давление в соответствии с текущими рабочими условиями и получить необходимую информацию о работе системы и неисправностях, при возникновении таковых.
- •Постоянная мощность: когда контроллер достигает предельной мощности, он подстраивается под текущие рабочие условия; при поддержании постоянного давления для пользователя, выходная мощность не меняется, чтобы защитить мотор.
1. Принцип действия
Модуль автоматического распознавания получает данные о давлении в системе с манометра, сравнивает их с заданным значением давления и подает непрерывный аналоговый сигнал преобразователю частоты, после чего преобразователь частоты меняет рабочую частоту двигателя в соответствии с изменениями аналогового сигнала, тем самым достигая требуемого постоянного давления. При большом потреблении воды пользователем, насос автоматически увеличивает скорость вращения и мощность, чтобы обеспечить постоянный давления. Когда вода не используется, насос переходит в спящий режим после того, как давление в системе достигла заданного значения, и только когда давление падает до 80% (вследствие утечек или потребления малых объемов пользователем), преобразователь снова подает мотору сигнал, чтобы восстановить давление до заданного уровня. Такая схема обеспечивает максимальное энергосбережение.

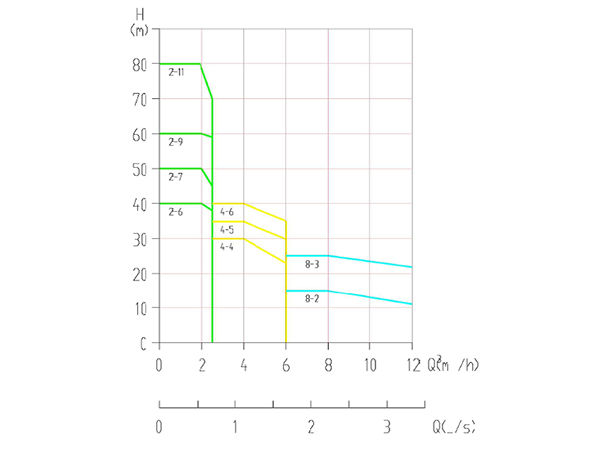

2. Схема основных характеристик модельного ряда
3. Рабочие характеристики
№ | Модель | Входное напряжение | Диапазон постоянного давления, кг/см² | Номинальное давление (установлено по умолчанию), кг/см2 | Входной диаметр | Выходной диаметр | Мощность отдельного насоса, кВт | Макс. подъем (при нулевом расходе), м | Номинальный расход, м3/ч | Объем напорного бака, л
|
A03 | BW(J)E2-6 | 1ΦAC220V | 0.5-4 | 4 | G1 | G1 | 0.75 | 56 | 2 | 3 |
A05 | BW(J)E4-4 | 1ΦAC220V | 0.5-3 | 3 | G1 | G1 | 0.75 | 38 | 4 | 3 |
A06 | BWJE4-5 | 1ΦAC220V | 0.5-3.5 | 3.5 | G1 | G1 | 1.1 | 47 | 4 | 3 |
A07 | BWJE4-6 | 1ΦAC220V | 0.5-5 | 3 | G1 | G1 | 1.1 | 57 | 4 | 3 |
A08 | BWE8-2 | 1ΦAC220V | 0.5-1.5 | 2 | G2 | G2 | 0.75 | 22 | 8 | 5 |
A09 | BWE8-3 | 1ΦAC220V | 0.5-2 | 2 | G2 | G2 | 1.1 | 32 | 8 | 5 |
A12 | BWJE8-2 | 1ΦAC220V | 0.5-1.5 | 1.5 | G1 | G1 | 0.75 | 22 | 8 | 5 |
A13 | BWJE8-3 | 1ΦAC220V | 0.5-2 | 2 | G1 | G1 | 1.1 | 32 | 8 | 5 |
B03 | BL(T)E2-6 | 1ΦAC220V | 0.5-4 | 4 | G1 | G1 | 0.75 | 58 | 2 | 3 |
B04 | BL(T)E2-7 | 1ΦAC220V | 0.5-5 | 5 | G1 | G1 | 0.75 | 68 | 2 | 3 |
B05 | BL(T)E2-9 | 1ΦAC220V | 0.5-6 | 6 | G1 | G1 | 1.1 | 87 | 2 | 5 |
B06 | BL(T)E2-11 | 1ΦAC220V | 0.5-8 | 8 | G1 | G1 | 1.1 | 106 | 2 | 5 |
B09 | BL(T)E4-4 | 1ΦAC220V | 0.5-3 | 3.5 | G1 | G1 | 1.1 | 50 | 4 | 3 |
B09 | BL(T)E4-5 | 1ΦAC220V | 0.5-3.5 | 3.5 | G1 | G1 | 1.1 | 50 | 4 | 3 |
B10 | BL(T)E4-6 | 1ΦAC220V | 0.5-4 | 4 | G1 | G1 | 1.1 | 58 | 4 | 3 |
B14 | BL(T)E8-2 | 1ΦAC220V | 0.5-1.5 | 1.5 | DN40 | DN40 | 0.75 | 22 | 8 | 5 |
B15 | BL(T)E8-3 | 1ΦAC220V | 0.5-2 | 2 | DN40 | DN40 | 1.1 | 32 | 8 | 5 |

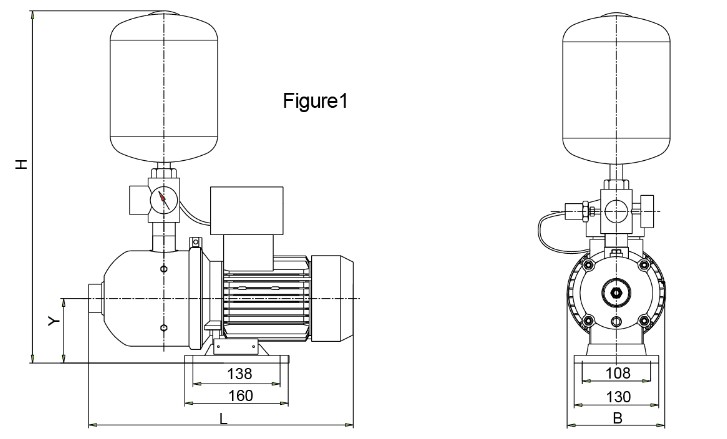

4. Габаритные размеры частотно-регулируемого насоса
№ | Модель | L | L1 | B | H | H1 | Рисунок |
A03 | BW(J)E2-6 | 402(445) | 165(151) | 220 | 630 | 140 | 1 |
A05 | BW(J)E4-4 | 419(445) | 168(151) | 220 | 630 | 140 | 1 |
A06 | BWJE4-5 | 472 | 178 | 220 | 630 | 140 | 1 |
A07 | BWJE4-6 | 499 | 232 | 220 | 630 | 140 | 1 |
A08 | BWE8-2 | 539 | 272 | 227 | 680 | 148 | 1 |
A09 | BWE8-3 | 539 | 272 | 227 | 680 | 148 | 1 |
A12 | BWJE8-2 | 376 | 111 | 227 | 680 | 148 | 1 |
A13 | BWJE8-3 | 406 | 141 | 227 | 680 | 148 | 1 |

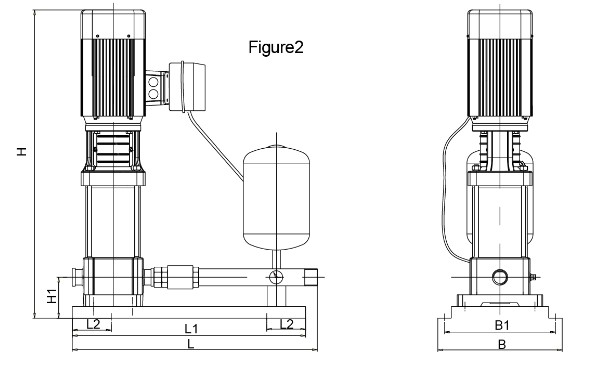

№ | Модель | L | L1 | L2 | B | B1 | H1 | H1 | Рисунок |
B03 | BL(T)E2-6 | 610 | 550 | 100 | 320 | 280 | 80 | 587 | 2 |
B04 | BL(T)E2-7 | 610 | 550 | 100 | 320 | 280 | 80 | 605 | 2 |
B05 | BL(T)E2-9 | 610 | 550 | 100 | 320 | 280 | 80 | 641 | 2 |
B06 | BL(T)E2-11 | 610 | 550 | 100 | 320 | 280 | 80 | 644 | 2 |
B08 | BL(T)E4-4 | 610 | 550 | 100 | 320 | 280 | 80 | 587 | 2 |
B09 | BL(T)E4-5 | 610 | 550 | 100 | 320 | 280 | 80 | 587 | 2 |
B10 | BL(T)E4-6 | 610 | 550 | 100 | 320 | 280 | 80 | 641 | 2 |

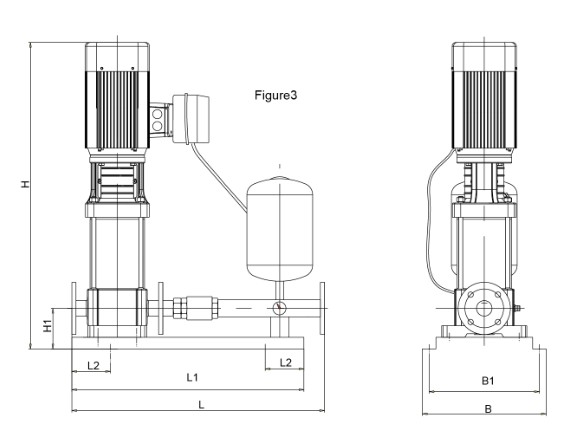

№ | Модель | L | L1 | L2 | B | B1 | H1 | H | Рисунок |
B14 | BL(T)E8-2 | 750 | 700 | 100 | 360 | 320 | 120 | 652 | 3 |
B15 | BL(T)E8-3 | 750 | 700 | 100 | 360 | 320 | 120 | 652 | 3 |
Приложение I: Способ установки

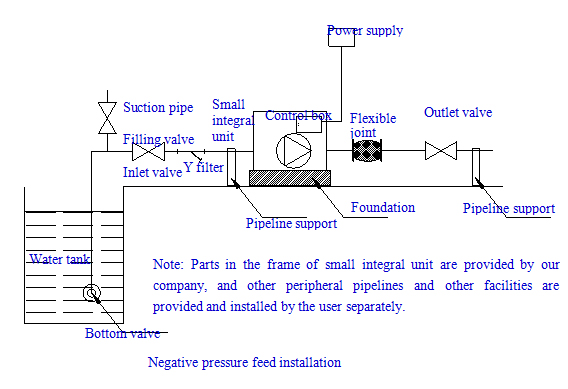

1. Схема установки
Меры предосторожности при установке
- • Насос должен быть установлен в помещении, защищенном от осадков, металлической и жирной пыли, химически агрессивных и огнеопасных газов и жидкостей, электромагнитных помех. При установке вне помещения, необходимо обеспечить соответствующие защитные меры.
- • Поверхность под установку частотно-регулируемого насоса должна быть твердой и ровной, без повреждений целостности.
- • При установке оборудования рекомендуется придерживаться схемы с подводом положительного давления и по мере возможностей избегать подвода отрицательного давления. Если все-таки выбран подвод отрицательного давления, выберите как можно более качественный донный вентиль и регулярно проводите техобслуживание.
- • Диаметры впускной и выпускной труб агрегата должны быть больше диаметров аналогичных труб собственно насоса, входящего в его состав.
- • Убедитесь, что параметры сети электропитания соответствуют требованиям данного агрегата.
- • При установке оборудования заказчик предоставляет впускной и выпускной клапаны, гибкие соединения, подходящие к данному частотно-управляемому насосу, удобные для обслуживания и не допускающие шума от проходящей через трубопровод воды.
- • При установке с подводом положительного давления, предварительно откройте спускной вентиль насоса, чтобы выпустить воздух, и закройте его перед поступлением воды. При установке с подводом отрицательного давления, предварительно заполните впускную трубу водой (на впускной трубе должен быть установлен заливочный вентиль) и, после заполнения полости трубы водой, включите насос.
Приложение II: Рекомендации по выбору
1. Расчет максимального потребления воды
№ | отребитель воды | Номинальный расход (л/с) | Эквивалент | Номинальный диаметр соединительного трубопровода (мм) | Мин. рабочее давление (МПа) |
1 | Раковина, раковина для швабры
Одновентильный кран
Смеситель | 0.15~0.20 0.30~0.40 0.15~0.20(0.14) | 0.75~1.00 1.5~2.00 0.75~1.00(0.70) | 15 20 15 | 0. 050 |
2 | Туалет:
Одновентильный кран
Смеситель | 0.15 0.15 (0.10) | 0.75 0.75(0.50) | 15 15 | 0. 050 |
3 | Туалет:
Одновентильный кран
Смеситель | 0.10 0.15(0.10) | 0.50 0.75(0.5) | 15 15 | 0. 050 |
4 | Ванна:
Одновентильный кран
Смеситель для душа | 0.20 0.24(0.20) | 1.00 1.2(1.0) | 15 15 | 0. 050 0. 050~0.0 70 |
5 | Душ:
Смесительный вентиль | 0.15(0.10) | 0.75(0.50) | 15 | 0. 050~0.100 |
6 | Унитаз:
Смыв с поплавковым клапаном
Клапан без поплавка, автоматически закрывающийся через фиксированное время | 0.10 1.20 | 0.50 6.00 | 15 25 | 0.020 0.10~0.15 |
7 | Писсуар
Ручной или автоматический автоматически закрывающийся смывной клапан
Автоматический впускной клапан смывного бачка | 0.10 0.10 | 0.50 0.50 | 15 15 | 0.0 50 0. 020 |
8 | Перфорированная смывная труба для писсуара-желоба (на метр) | 0.05 | 0.25 | 15~20 | 0. 015 |
9 | Смыв биде | 0.10(0.07) | 0.50(0.35) | 15 | 0.0 50 |
10 | Мойка для подкладных суден в больнице | 0.20 | 1.00 | 15 | 0. 050 |
11 | Лабораторный кран:
Одинарный
Двойной
Тройной | 0.07 0.15 0.20 | 0.35 0.75 1.00 | 15 15 15 | 0. 020 0. 020 0. 020 |
12 | Кран питьевой воды | 0.05 | 0.25 | 15 | 0.0 50 |
13 | Спринклерная головка | 0.40 | 13 | Sprinkler head | 0.40 |
14 | Поломоечный кран | 0.20 | 1.00 | 15 | 0. 050 |
15 | Домашняя стиральная машина | 0.20 | 1.00 | 15 | 0.050 |
Примечания:
- •Числа в скобках используются при отдельном расчете холодной и горячей воды (при наличии горячей воды);
- •При использовании душа вместе с ванной или через душевой смеситель, номинальный расход и эквивалент рассчитывается по графе «кран», а не «душ», давление же рассчитывается по графе «душ»;
- •Давление воды для домашнего газового водонагревателя определяется по спецификациям нагревателя, за рабочее давление принимается наиболее невыгодная точка в распределении давлений системы подачи горячей воды;
- •Системы автоматического дождевания участков озеленения рассчитываются согласно своим спецификациям;
- •При наличии специальных требований к номинальному расходу и минимальному рабочему давлению у прибора-потребителя воды, значения определяются согласно спецификациям приборов (Как определить эквивалент при заданных требованиях)
- •Расчет максимального водопотребления
- L = число отдельных кранов * номинальный расход + число смесителей * ном. расход + ······ + число стиральных машин * ном. расход
- L измеряется в (л/с), и умножается на 3.6 при переводе в (т/ч). (Ном. расход указан в таблице 1)
- 2. Расчет минимального давления Минимальное давление рассчитывается исходя из уровня водозабора водяного насоса и минимального
- необходимого давления для самого высоко расположенного прибора-потребителя воды.
- Минимальное рабочее давление водонапорного оборудования (МПа) ≈1/100*(Hg+Hf)+Pe
- Ha: Фактическая высота подъема от уровня забора воды до самого высоко расположенного потребителя воды (м)
- Hf: Потеря напора на трубах и сгибах (м), может составлять 6-10 м
- Pe: Минимально необходимое давление самого высокого потребителя воды (см. таблицу 1)
Пример. Небольшая гостиница с 4 этажами над землей, высотой около 12 метров (с уровня водозабора), имеет 12 номеров, в каждом номере установлен 1 унитаз, 1 раковина (смеситель), 1 душ (смеситель), кроме того, в отеле есть 1 кран для стиральной машины, 4 поломойных крана и 4 крана для питьевой воды. Нужно рассчитать расход и подъем водонапорной системы.
Решение. Расчет максимального водопотребления:
Макс. водопотребление: 3.6 {12 (1*0.1+1*0.15+1*0.24) + 1*0.2 + 4*0.2 + 4*0.05} = 6.084 т/ч
Минимальное давление:
Мин. давление ≈1/100* (12+10)+0.07=0.29 Mpa
Ha: Фактическая высота от уровня водозабора до самого высокого потребителя – 12 м.
Hf: Потери на трубах и сгибах 10 м.
Pe: Минимальное рабочее давление для душа – 0.7 бар.
Примечание: 1 бар≈1 кг/см ² = 0.1 МПа, 1Мпа примерно равен 100 м подъема насоса.
При выборе оборудования общий расход оборудования должен быть равен максимальному водопотреблению, а подъем – не ниже вычисленного минимального давления, см. схему основных характеристик модельного ряда.
