Этот продукт был снят с производства и более не предлагается.

Автоматический вихревой самовсасывающий насос AWZB-K состоит из четырех частей: асинхронного двигателя, насосной части, уплотнительных частей и системы управления. Рабочие колесо насоса имеет спиралевидную конструкцию.

Система управления используется для выполнения автоматического запуска в соответствии с давлением воды, а запуск и остановка насоса контролируется с помощью клапана. Электронный переключатель давления может быть отрегулирован. Это означает, что значение начального и конечного давления могут быть скорректированы в зависимости от фактического рабочего давления. При работе в автоматическом режиме нет необходимости выключать электричество вручную. Кроме того, насос оснащается манометром, который облегчает процесс регулировки.

Кривая гидравлических характеристик

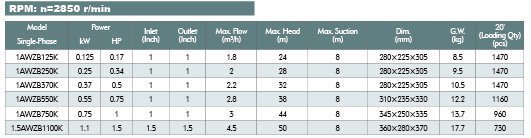

Технические параметры

Модель Макс.
расход (м3/ч)


 Макс. напор (м)


 Номина-
льный расход
(м3/ч) 		Номина-
льный
напор (м) 		Номина-
льная мощн-
ость (кВт) 		Номина-
льное
напряж-
ение (В)		 Номинал-
ьная
частота вращения
двигателя (об/мин) 		Макс. высота всасыв-
ания (м) 		Требуе-
мая
высота
всасыв-
ания (м) 		Диаметр трубы (мм) Номер кривой
производи-
тельности 		Приме-
чание
1AWZB125A/
H1/K/K1/AK 		1.8 24 0.8 12 0.125 220 2850 8 3.5 25 1 Встроенное устройство тепловой защиты
1AWZB250A/
H1/K/K1/AK 		2 28 1 14 0.25 3.5 25 2
1AWZB370A/
H1/K/K1/AK 		2.2 32 1.2 16 0.37 3.5 25 3
1AWZB550A/
H1/K/K1/AK 		2.8 38 1.5 18 0.55 3.8 25 4
1AWZB750A/
H1/K/K1/AK 		3 44 1.8 22 0.75 3.8 25 5
1.5AWZB1100A/
H1/K/K1/AK 		4.5 50 2.5 25 1.1 3.8 40 6

Данный самовсасывающий насос имеет небольшой размер, легкий вес, компактную конструкцию, легкий монтаж, низкое энергопотребление, малый поток, высокий напор, высокую безопасность, высокую эффективность и т.д. Благодаря этим преимуществам продукт идеально подходит для бытового водоснабжения, подъема воды из скважин, орошения садов и теплиц, водоснабжения и водоотвода в сфере животноводства, повышения давления воды трубопроводах, водонапорных башнях и т.д. Насос должен быть установлен ​​в закрытом помещении, в противном случае, он должен быть защищен от суровых погодных условий.

Материалы
1. Корпус насоса: чугун
2. Кронштейн двигателя: алюминий
3. Рабочее колесо: латунь
4. Вал с ротором: нержавеющая сталь или CS 45 #
5. Механическое уплотнение: карбид кремния - графит
6. Медная обмотка

Условия работы
1. Давление при длительном использовании: ≤ 6 бар
2. Температура перекачиваемой жидкости: от 0 ℃ ~ 90 ℃
3. Рабочая температура: ≤ 40 ℃
4. Диапазон колебания напряжения: ≤ 10% от номинального напряжения
5. Высота всасывания: ≤ 8 метров
6. Перекачиваемая среда: чистая вода и неагрессивные жидкости без песка и других твердых примесей. Значение PH должно находится в пределах 6,5 ~ 8,5, объем содержания твердых примесей не должен превышать 0,1%, а степень детализации твердых частиц не должна превышать 0,2мм.

Двигатель
1. 2-полюсный асинхронный двигатель
2. Степень защиты: IP44
3. Класс изоляции: B
4. Однофазный: 50Гц
5. Однофазный двигатель со встроенным конденсатором и тепловой защитой от перегрузки

Описание модели
1AWZB370K
1: Номинальный диаметр водовпускного отверстия
A: Автоматический насос
WZB: Вихревой самовсасывающий насос
370: Мощность (Вт)
K: Насос оснащен реле давления

Другие названия
Автоматический вихревой самовсасывающий насосный агрегат | Спиральный насос
