Этот продукт был снят с производства и более не предлагается.

Нержавеющий погружной насос для сточных вод WQXD оснащен вихревым рабочим колесом, что позволяет использовать его для бытового, коммерческого и промышленного назначения. Например, он широко используется для слива грязной воды из отелей, гаражей, подвалов зданий и для слива производственной сточной воды.

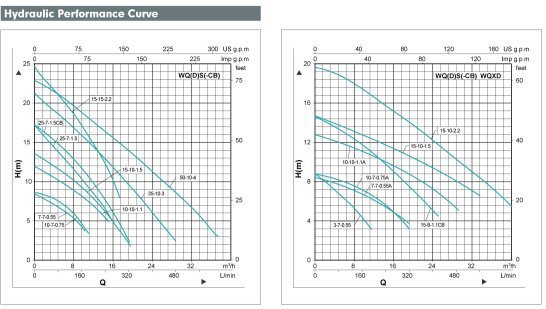

Кривая гидравлических характеристик

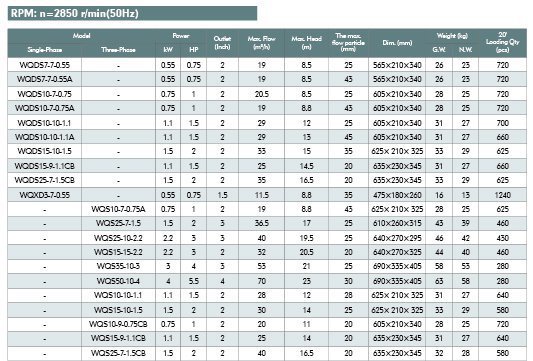

Технические параметры

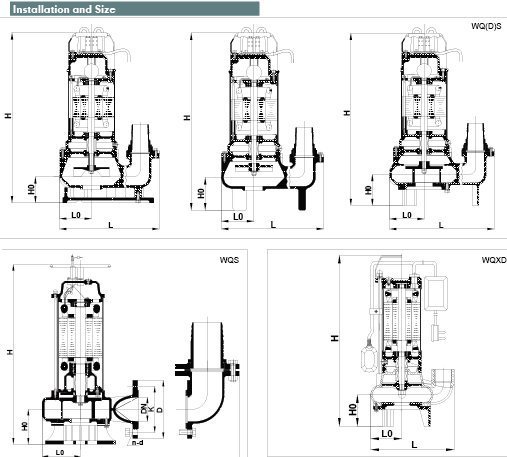

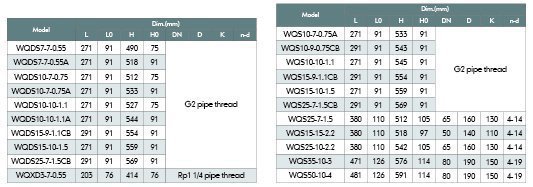

Установка и размер

Материалы
1. Корпус насоса: чугун
2. Кронштейн двигателя: нержавеющая сталь
3. Рабочее колесо: чугун или латунь
4. Вал двигателя: SS316 и CS45 #, 2Cr13
5. Механическое уплотнение: керамика-графит, карбид кремния, карбидный сплав
6. Медная обмотка

Условия работы
1. Глубина погружения: 5 метров
2. Температура перекачиваемой жидкости: до +40 ℃
3. Температура окружающей среды: до +40 ℃
4. Макс. рабочее давление: 6 бар
5. Допустимый размер твердых частиц: до 43мм

Двигатель
1. 2-полюсный асинхронный двигатель
2. Однофазный / трехфазный двигатель: 50Гц
3. Класс изоляции: E
4. Степень защиты: IP X8
5. Однофазный двигатель с конденсатором и тепловой защитой

Описание модели
WQDS 15 - 9 - 1,1 CB
Режущее рабочее колесо
Номинальная мощность (кВт)
Номинальный напор (м)
Номинальный расход (м3/ч)
Код модели (модель без 'D' - трехфазный насос)

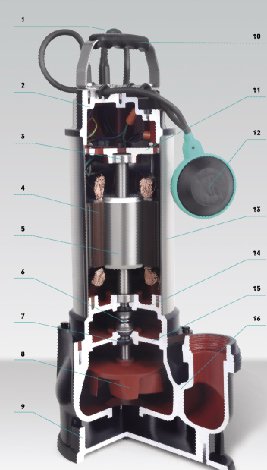

Конструкция

1. Кабель
2. Верхняя крышка
3. Радиальный шарикоподшипник
4. Обмотка статора
5. Ротор
6. Механическое уплотнение
7. Масляное уплотнение каркаса
8. Рабочее колесо
9. Нижний корпус
10. Ручка
11. Верхний узел подшипника
12. Поплавковый выключатель
13. Кронштейн двигателя
14. Масляная камера
15. Крышка масляной камеры
16. Корпус насоса


1. Кабель
2. Радиальный шарикоподшипник
3. Ротор
4. Механическое уплотнение
5. Масляное уплотнение каркаса
6. Крышка насоса
7. Ручка
8. Верхняя крышка
9. Кронштейн двигателя
10. Обмотка статора
11. Масляная камера
12. Рабочее колесо
13. Корпус насоса
14. Нижний корпус
