Чугунный погружной насос для сточных вод QT состоит из двигателя, насосной части и уплотнительных деталей. Однофазный масляный асинхронный двигатель с конденсаторным пуском и устройством тепловой защиты устанавливается в верхней части насосного агрегата. Водяной насос устанавливается в нижней части агрегата. Вихревое рабочее колесо имеет спиралевидную конструкцию. Для уплотнения двигателя и водяного насоса используется механическое уплотнение, а для уплотнения неподвижных соединений используется маслостойкое резиновое кольцо.

Кривая производительности

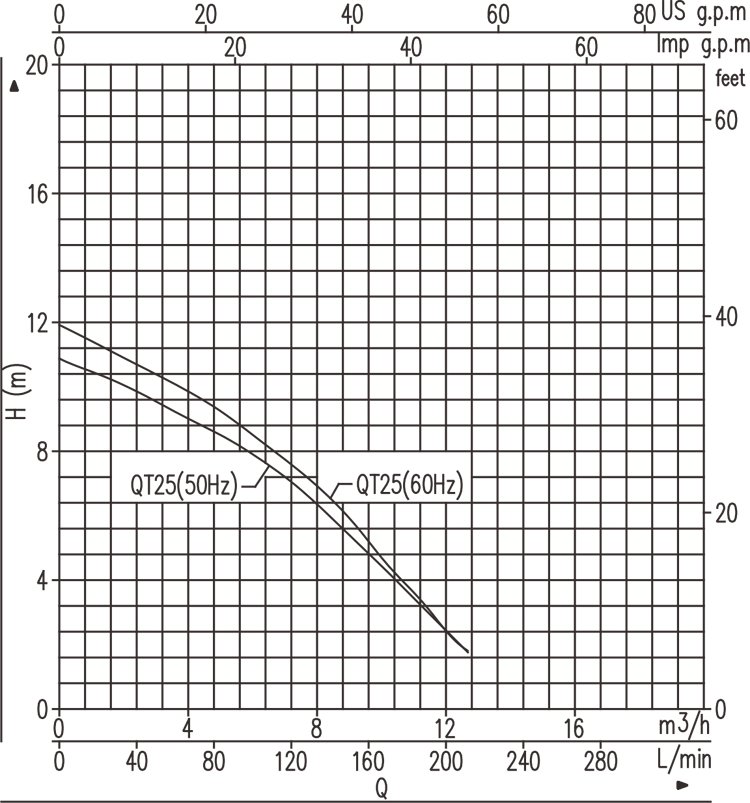

QT25

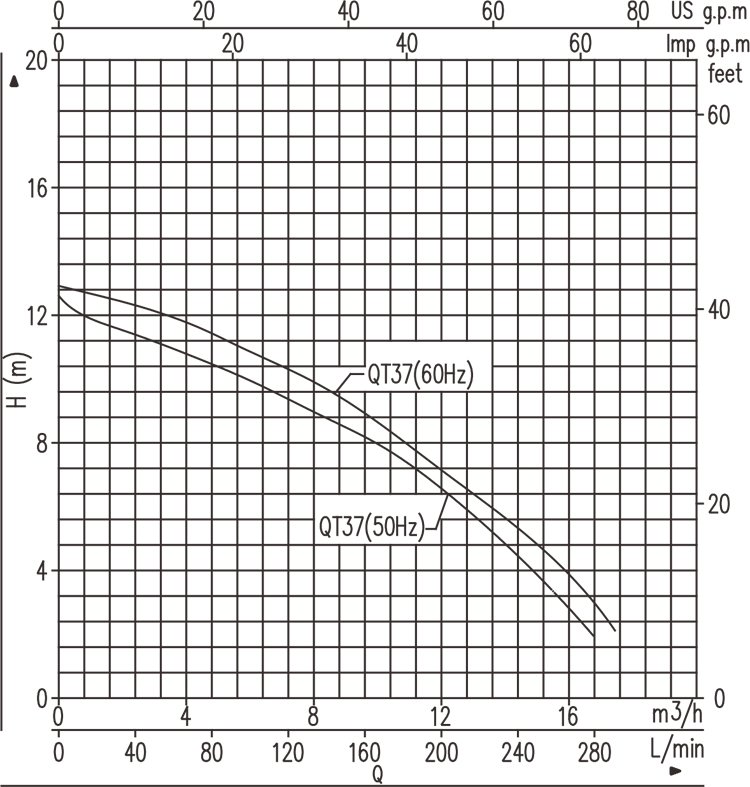

QT37
Технические параметры
Модель　 Напряжение
(В) 		Частота
(Гц) 		Напор
(м) 		Поток (м3/ч) Внутренний
диаметр трубы
(мм) 		Максимально
допустимый
диаметр частиц
(мм) 		Общие размеры
(Д×Ш×В, мм) 		Вес
0 2 4 6 8 10 12 14.5 16.5 Вес брутто
(кг) 		Нетто
вес
(кг)
QT25 220 50
10 9.3 8.2 6.8 5.1 1.5 - - - 51 7 230×160×310 12 11
220 60
120 60
QT37 220 50 12 10.5 10 9 8 7 6 4 2 13 12
220 60
120 60

Примечание: n= 2850об/мин (50Гц), n= 3450об/мин (60Гц)

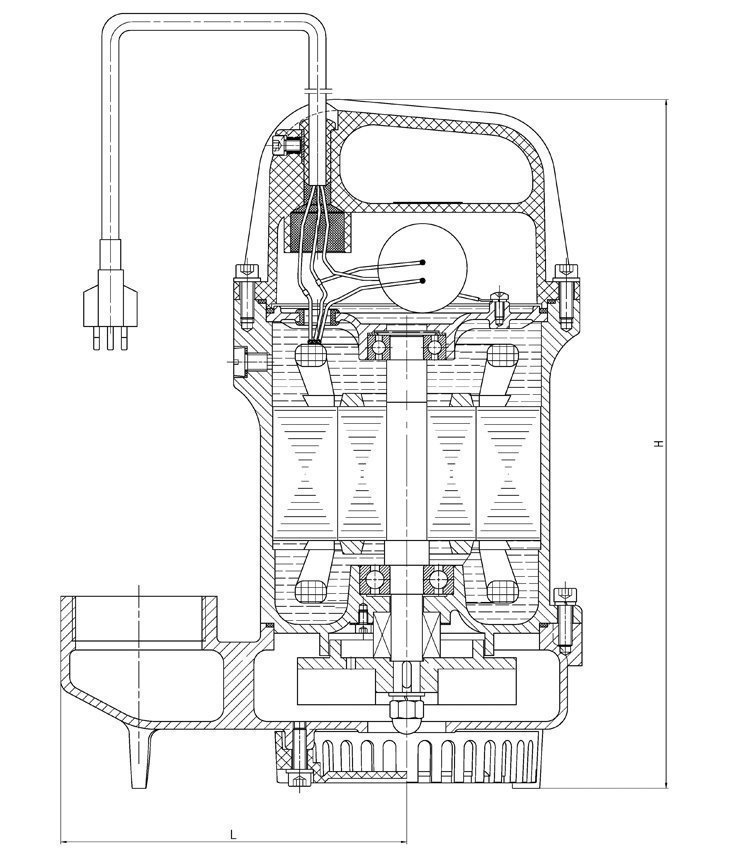

В= 310мм, Д = 155мм, трубная резьба G2
Корпус электронасоса и рабочее колесо изготавливаются из чугуна, крышка и сетка корпуса изготавливаются из нейлона. Наш продукт имеет низкий уровень шума, компактную конструкцию, высокую эффективность, стабильную работу, удобное обслуживание, эстетичный внешний вид, низкое энергопотребление и т.д. Он подходит для подъема и перекачки жидкостей с различными примесями, например, с грязью, песком, коротким волокном, бумажными отходами и другими твердыми частицами.

Наш насосный агрегат широко применяется в сельском хозяйстве, промышленности, животноводстве, строительстве и других областях. Например, он является идеальным оборудованием для очистки бассейнов, орошения и осушения земель. Этот продукт не подходит для взрывоопасных жидкостей.

Материалы
1. Рама агрегата: чугун
2. Корпус насоса: чугун
3. Рабочее колесо: чугун
4. Верхний узел подшипника: алюминий
5. Вал: 2Cr13
6. Крышка: нейлон (PA66G30)
7. Сетка: нейлон (PA66G30)

Условия работы
1. Температура жидкости: ≤ +40 ℃
2. РН перекачиваемой жидкости: 4 ~ 10
3. Макс. плотность жидкости: 1,2 × 103кг/м3
4. Частота питания: 50Гц или 60Гц
5. Напряжение: однофазное 220В переменного тока или 120В переменного тока, колебание напряжения должно быть в пределах ± 10% от номинального напряжения.
6. Макс. глубина погружения: 5 метров

Двигатель
1. 2-полюсный двигатель
2. Однофазный 220В (50Гц/60Гц), или 120В (60Гц)
3. Класс изоляции: B
4. Степень защиты: IP68

Описание модели
QT-25
25: 1/10 от выходной мощности (Вт)
QT: Малогабаритный масляный погружной насос для сточных вод

Обслуживание
1. Следует регулярно проводить проверку сопротивления изоляции между обмоткой и корпусом. Сопротивление изоляции должно быть не ниже 1Мом (когда температура достигает рабочей температуры). В противном случае, следует принять соответствующие меры для достижения этого значения.
2. После 2000 часов стабильной работы насоса следует провести техническое обслуживание. Во-первых, нужно разобрать насос и проверить быстроизнашиваемые детали, например, колесо, донный клапан, подшипник качения, механическое уплотнение и т.д. Все поврежденные компоненты должны быть своевременно заменены. Во-вторых, после ремонта или замены уплотнительных деталей следует провести пневматическое испытание полости двигателя (при давлении 0.2МПа). В течение первых 3 минут не должно быть зафиксировано утечек или выделения влаги. В конце следует демонтировать заправочный винт на корпусе и добавить машинное масло 10#. Если оборудование используется для питьевой воды, то также можно использовать растительное масло.
3. Если предполагается, что оборудование не будет использоваться в течение длительного времени, следует разобрать трубопровод, слить воду внутри агрегата, очистить основные компоненты, а также провести антикоррозийную обработку, а затем оставить насос в сухом и проветриваемом месте.

Являясь специализированным производителем и поставщиком чугунного погружного насоса для сточных вод в Китае, мы предоставляем широкий спектр продуктов, в том числе циркуляционные насосы с автоматическим отводом воздуха, центробежные насосы, глубинные насосы, скважинные насосы и т.д.
